摘 要：通過對支撐管零件沖孔工藝進行了分析，介紹了各種加工工藝的特點。根據該零件特點，提出了采用有凹模沖孔加工，并介紹了模具結構及工作過程。
1 零件分析

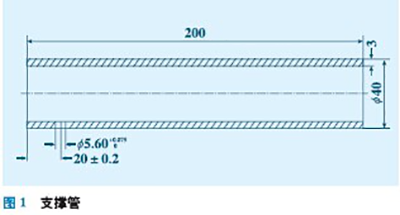

支撐管是某產品的重要零件，如圖1所示。材料為45鋼，規格為40×3mm的無縫管，筒壁上有一個5.60+0.0075mm的孔，精度要求較高且壁厚較厚，零件表面不允許有很小的凹坑和塌陷等缺陷存在。零件生產批量較大，為年產2萬件。
2 成形件工藝分析
（1）鉆孔加工。
采用鉆孔加工，盡管能保證孔的尺寸精度，但生產效率低。由于該零件生產批量較大，無法滿足大批量生產的要求。
（2）無凹模沖孔加工。
采用無凹模沖孔加工，盡管生產效率較高，零件的尺寸精度也能保證，但管壁上存在著的凹坑和塌陷等缺陷，而且零件壁厚較厚，凸模直徑較小，凸模很容易被折斷。
（3）有凹模沖孔加工。
采用有凹模沖孔加工，不但生產效率較高，而且零件的尺寸精度也能保證。零件壁厚較厚，凸模直徑較小，凸模很容易被折斷，在模具設計時，必須考慮使用凸模保護裝置。
通過以上分析，由于φ5.600+0.075的孔距離零件端面較近，只有20mm，故采用有凹模沖孔加工。
3 工藝計算
3.1 模具工作部分尺寸計算
（1）凸凹模沖裁間隙。
凸凹模沖裁間隙一般按下式計算：
Z=Kt
式中
Z——凸凹模沖裁間隙，mm
K——系數，對于45鋼，K=0.08
t——材料厚度，mm
將以上數值代入得，凸凹模沖裁間隙Z=0.24mm。
（2）模具工作部分尺寸計算。

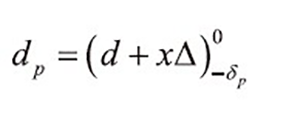

沖孔凸模尺寸：

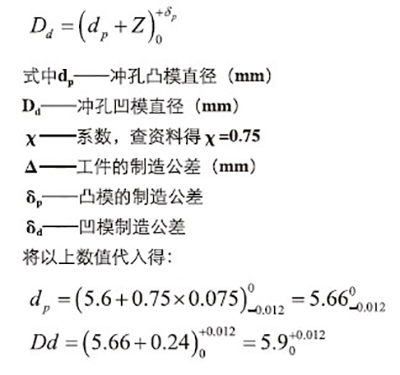

沖孔凹模尺寸：
3.2 沖裁力計算
（1）沖裁力計算。
沖裁力按下式計算：
式中
P——沖裁力，N
d——沖孔直徑，mm
t——材料厚度，mm
τ——材料的抗剪強度（MPa）。查資料，對于45鋼，τ=549MPa
將以上數值代入得：
（2）推件力計算。
推件力按下式計算：
P1=nK1P
式中
P1——推件力，N
P——沖裁力，N
n——同時梗塞在凹模內的廢料數，n=h/t
t——材料厚度
h——圓柱形凹模型腔高度
K1——推件力系數，查資料，推件力系數K1=0.045
將以上數值代入得：
P1=4 x 0..045 x 37649=6776.8N=6.77kN
總作用力：
F1=P+P1=37.6+6.77kN
故選用JB23-63壓力機。
4 模具結構及工作過程
4.1 模具結構

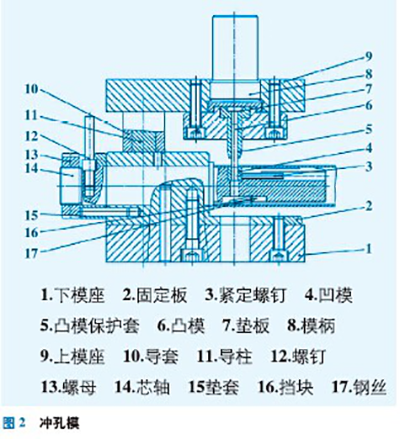

根據零件結構，設計沖孔模具如圖2所示。
4.2 模具工作過程
將模具置于壓力機工作臺上，將待沖孔的工件套在芯軸14上，并使工件端面頂緊芯軸14上的定位部分，同時工件通過作用在擋塊16上的彈力，使工件內表面最高點與芯軸14緊密接觸。壓力機滑塊向下運動，模具的上模部分隨之向下運動，凸模6開始接觸工件，隨著上模部分繼續向下運動，凸模6與凹模4共同作用，完成沖孔工作。上模部分回程，工件上從凸模6上卸下，當上模部分向上運動到極限位置后，將工件從芯軸14上卸下，完成一個工作循環。
5 模具設計
5.1 凹模設計

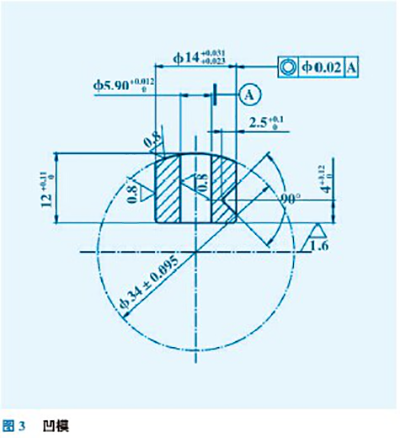

為了保證沖裁力均勻，凹模端面必須與工件的內表面充分接觸，故將凹模端面設計成圓弧形。凹模如圖3所示。
凹模材料的選用Cr12MoV制造，熱處理硬度58～62HRC。
凹模與芯軸按H7/m6配合，采用該結構不僅簡化了凹模加工工序，而且節省了冷作模具材料，同時，也方便了凹模維修。
尺寸34±0.095mm，由凹模與芯軸裝配后一起磨削加工來保證。
5.2凸模設計

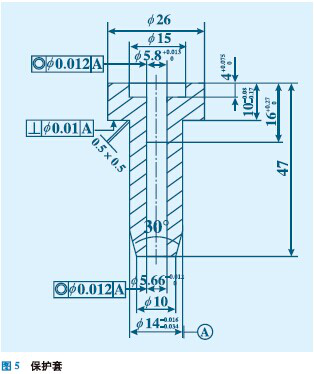

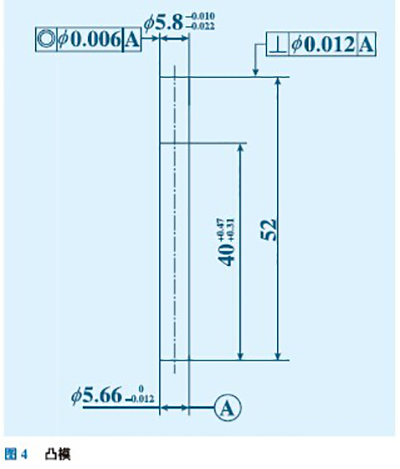

由于沖孔直徑較小，必須對沖孔凸模進行壓應力和彎曲應力校核，檢查其危險斷面尺寸和自由長度是否滿足強度要求。經校核，凸模自由長度超過允許最大自由長度，必須采取對沖孔凸模增加保護裝置的措施。沖孔凸模保護套常用的有兩種：扇形槽式凸模保護套、簡易凸模保護套。扇形槽式凸模保護套雖然能較好地保護沖小孔，但凸模結構復雜，加工要求高。簡易凸模保護套具有結構簡單，加工簡單、方便。根據以上分析，決定選用帶簡易凸模保護套的沖小孔模具。凸模如圖4所示，保護套如圖5所示。
凸模和保護套選用Cr12MoV制造，凸模熱處理硬度60～64HRC；保護套熱處理硬度55～58HRC。
5.3 芯軸的設計

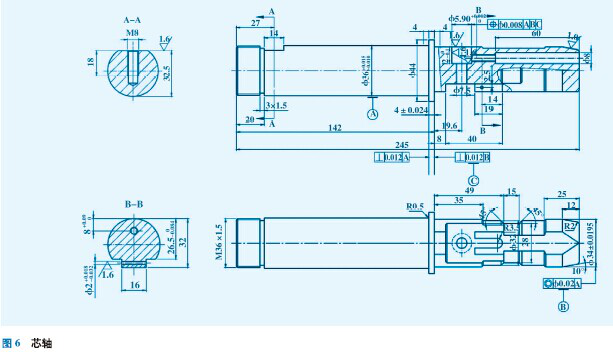

芯軸是模具的重要零件之一，在工作過程中，它承受偏心載荷的作用。為保證沖孔工作的順利進行，必須保證芯軸具有一定的剛度，故芯軸選用40Cr材料制造，調質處理240～280HB。為保證定位部分具有較高的耐磨性，定位部分須進行高頻表面淬火，淬火50～55HRC。芯軸如圖6所示。
6 結束語
采用上述模具，生產出的支撐管，完全滿足產品圖的要求，生產效率高，沖孔凸模使用壽命較高，零件的生產成本低，取得了較好的經濟效益和社會效益。
